Teltonika TRB247 (TRB247010000) to kompaktowa przemysłowa brama sieciowa 4G LTE Cat 1 bis, wyposażona w port Fast Ethernet, blok złączy zawierający styki wejść/wyjść, interfejsy RS232 i RS485 oraz GPS, a także oprogramowanie RutOS do zaawansowanych rozwiązań sieciowych. Teltonika TRB247, zaprojektowany z myślą o rynku północnoamerykańskim, to kompaktowa brama IoT wyposażona w niezawodną łączność LTE Cat 1 bis. Urządzenie to łączy starsze systemy z nowoczesnymi platformami chmurowymi, zapewniając płynną integrację dzięki portowi Gigabit Ethernet, konfigurowalnym portom wejścia/wyjścia oraz interfejsom RS232/RS485. Obsługa dwóch kart SIM oraz opcjonalnej karty eSIM z funkcją przełączania awaryjnego i natywną obsługą protokołów przemysłowych gwarantuje niezawodność i kompatybilność z infrastrukturą IIoT.
TRB247 to bramka IoT z serii TRB firmy Teltonika, certyfikowana na rynek północnoamerykański, zaprojektowana z myślą o zapewnieniu niezawodnej łączności w krytycznych zastosowaniach przemysłowych. Wykorzystuje ona technologię LTE Cat 1 bis – jedyny regionalny standard stworzony z myślą o pracy z jedną anteną – umożliwiając wdrożenia na terenie Stanów Zjednoczonych i Kanady
Certyfikowana łączność Cat 1 bis stworzona z myślą o Ameryce Północnej
Certyfikowany przez FCC/IC, TRB247 jest gotowy do wdrożenia w całej Ameryce Północnej, gwarantując stałą łączność dla operacji zdalnych i o znaczeniu krytycznym. Dzięki LTE Cat 1 bis brama IoT TRB247 zapewnia prędkość pobierania do 10 Mb/s i prędkość wysyłania do 5 Mb/s przy użyciu jednej anteny. Podwójna karta SIM z opcjonalną funkcją eSIM i automatycznym przełączaniem awaryjnym zapewnia nieprzerwaną obsługę w przypadku zakłóceń w sieci głównej.
Płynna integracja ze starszymi i nowoczesnymi systemami SCADA
Łączność przemysłowa często oznacza połączenie infrastruktury sprzed dziesięcioleci z nowoczesnymi platformami cyfrowymi. Model TRB247 ułatwia to dzięki natywnej obsłudze protokołów Modbus, DNP3, DLMS, OPC UA i BACnet – bez konieczności stosowania konwerterów! Wyposażone w interfejsy RS232, RS485, a także trzy cyfrowe wejścia i wyjścia, urządzenie łączy zarówno starsze maszyny, jak i inteligentne czujniki, zapewniając szybkie wdrożenie, a port Ethernet 10/100 płynnie integruje się z istniejącymi sieciami. Dzięki wbudowanemu modułowi Event Juggler może wyzwalać niestandardowe działania w oparciu o warunki w terenie lub zdalne polecenia, umożliwiając inteligentniejszą automatyzację w systemach użyteczności publicznej, produkcji, energetyce, rolnictwie, nawadnianiu i inteligentnej infrastrukturze.
Łatwe przesyłanie danych do chmury i zdalne zarządzanie
Urządzenie TRB247 działa pod kontrolą systemu RutOS, co znacznie ułatwia integrację z chmurą. Funkcja „Data-to-Server” gromadzi, przetwarza i przesyła dane przemysłowe za pośrednictwem protokołów MQTT, HTTPS, platform Azure i AWS lub skryptów niestandardowych do dowolnej wybranej chmury lub platformy SCADA. Dzięki pełnej kompatybilności z systemem zdalnego zarządzania (RMS) firmy Teltonika inżynierowie sieci mogą konfigurować, monitorować i aktualizować zarówno bramę, jak i podłączone urządzenia z dowolnego miejsca. Zadania takie jak aktualizacje oprogramowania sprzętowego, konfiguracja VPN czy monitorowanie kart SIM stają się uproszczone, bezpieczne i skalowalne. Ponadto nowa funkcja RMS Data Collect pozwala obserwować i zarządzać całym podłączonym systemem na jednej platformie, zmniejszając złożoność przy jednoczesnym zwiększeniu przejrzystości.
Konstrukcja sprawdzająca się w trudnych warunkach
Zastosowania przemysłowe stawiają wysokie wymagania, a ta brama IoT została zaprojektowana właśnie z myślą o nich. Wytrzymała aluminiowa obudowa, możliwość montażu na szynie DIN oraz szeroki zakres temperatur roboczych od -40 °C do +75 °C gwarantują niezawodne działanie w ekstremalnych warunkach. Dzięki wymiarom zaledwie 83 x 25 x 74,2 mm urządzenie idealnie mieści się w ciasnych obudowach i kompaktowych szafkach. Funkcje bezpieczeństwa, takie jak obsługa VPN i ochrona zaporą ogniową, zabezpieczają poufną komunikację, a GNSS z geofencingiem rozszerza zakres zastosowań na zasoby mobilne, przyczepy i zdalną infrastrukturę terenową.
Case study: Zdalny monitoring liczników energii
Przedsiębiorstwa użyteczności publicznej polegają na inteligentnych licznikach energii, aby śledzić zużycie energii elektrycznej, optymalizować konsumpcję i przewidywać problemy związane z konserwacją. Jednak bez odpowiedniego urządzenia sieciowego liczniki te nie mogą w pełni wykorzystać swojego potencjału, zwłaszcza na obszarach wiejskich lub trudno dostępnych, gdzie nie ma możliwości zapewnienia niezawodnych połączeń przewodowych.
Brama IoT TRB247 rozwiązuje ten problem, zapewniając solidną łączność LTE Cat 1 bis z obsługą dwóch kart SIM i automatycznym przełączaniem awaryjnym, gwarantując nieprzerwaną transmisję danych z odległych liczników do centrów kontroli. Dzięki wielu interfejsom, takim jak RS232, RS485 i Ethernet, może łączyć się bezpośrednio z różnymi licznikami i płynnie komunikować się za pomocą protokołów przemysłowych, takich jak Modbus, DNP3 i DLMS. Dzięki funkcji Data-to-Server krytyczne dane dotyczące zużycia są bezpiecznie przekazywane do platform chmurowych w czasie rzeczywistym. Dzięki systemowi zdalnego zarządzania (RMS) firmy Teltonika inżynierowie sieci mogą zdalnie monitorować zarówno TRB247, jak i podłączone urządzenia końcowe, konfigurować alerty i przeprowadzać aktualizacje bez konieczności wizyt na miejscu. To połączenie niezawodnej łączności, obsługi protokołów przemysłowych i zdalnego zarządzania sprawia, że TRB247 jest idealnym wyborem do modernizacji monitorowania energii w Ameryce Północnej.
- 4G (LTE-FDD): B2, B4, B5, B12, B13, B14, B66, B71
Zawartość zestawu:
Mobile
- Mobile module: 4G LTE Cat 1 bis up to 10 Mbps DL / 5 Mbps UL
- 3GPP Release: Release 14
- SIM switch: 2 SIM cards, auto-switch cases: weak signal, data limit, SMS limit, on roaming, no network, network denied, data connection fail
- Status: IMSI, ICCID, operator, operator state, data connection state, network type, bandwidth, connected band, signal strength (RSSI), SINR, RSRP, RSRQ, EC/IO, RSCP, data sent/received, LAC, TAC, cell ID, ARFCN, UARFCN, EARFCN, MCC, and MNC
- SMS: SMS status, SMS configuration, EMAIL to SMS, SMS to EMAIL, SMS to HTTP, SMS to SMS, scheduled SMS, SMS autoreply, SMPP
- Block/Allow list: Operator block/allow list (by country or separate operators)
- Band management: Band lock, Used band status display
- SIM idle protection service: Provides the possibility to configure the router to periodically switch to the unused SIM card and establish a data connection in order to prevent the SIM card from being blocked
- SIM PIN code management: SIM PIN code management enables setting, changing, or disabling the SIM card's PIN
- APN: Auto APN
- Bridge: Direct connection (bridge) between mobile ISP and device on LAN
- Passthrough: Gateway assigns its mobile WAN IP address to another device on LAN
Ethernet
- Ethernet: 1 x ETH port, 10/100 Mbps, compliance with IEEE 802.3, IEEE 802.3u, 802.3az standards, supports auto MDI/MDIX crossover
Network
- Routing: Static routing, Dynamic routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Policy based routing
- Network protocols: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP(S), SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL), VXLAN
- VoIP passthrough support: H.323 and SIP-alg protocol NAT helpers, allowing proper routing of VoIP packets
- Connection monitoring: Ping Reboot, Wget Reboot, Periodic Reboot, LCP and ICMP for link inspection
- Firewall: Port forward, traffic rules, custom rules, TTL target customisation
- Firewall status page: View all your Firewall statistics, rules, and rule counters
- Port management: View device ports, enable and disable each of them, turn auto-configuration on or off, change their transmission speed, and so on
- Network topology: Visual representation of your network, showing which devices are connected to which other devices
- DHCP: Static and dynamic IP allocation, DHCP relay, DHCP server configuration, status, static leases: MAC with wildcards
- QoS / Smart Queue Management (SQM): Traffic priority queuing by source/destination, service, protocol or port, WMM, 802.11e
- DDNS: Supported >77 service providers, others can be configured manually
- DNS over HTTPS: DNS over HTTPS proxy enables secure DNS resolution by routing DNS queries over HTTPS
- Network backup: Mobile, VRRP, Wired options, each of which can be used as an automatic Failover
- Load balancing: Balance Internet traffic over multiple WAN connections
- Hotspot: Captive portal (hotspot), internal/external Radius server, Radius MAC authentication, SMS authorisation, SSO authentication, internal/external landing page, walled garden, user scripts, URL parameters, user groups, individual user or group limitations, user management, 9 default customisable themes and optionality to upload and download customised hotspot themes
- SSHFS: Possibility to mount remote file system via SSH protocol
- VRF support: Initial virtual routing and forwarding (VRF) support
- IGMP Proxy: Possibility to relay multicast membership messages between hosts and a router, enabling multicast traffic to flow across different network segments
- Traffic Management:Real-time monitoring, wireless signal charts, traffic usage history
- Port Mirroring: Mirroring network traffic on Ethernet ports for monitoring and analysis
Security
- Authentication: Pre-shared key, digital certificates, X.509 certificates, TACACS+, Internal & External RADIUS users authentication, IP & login attempts block, time-based login blocking, built-in random password generator
- Firewall: Preconfigured firewall rules can be enabled via WebUI, unlimited firewall configuration via CLI, DMZ, NAT, NAT-T, NAT64
- Attack prevention: DDOS prevention (SYN flood protection, SSH attack prevention, HTTP/HTTPS attack prevention), port scan prevention (SYN-FIN, SYN-RST, X-mas, NULL flags, FIN scan attacks)
- VLAN: Port and tag-based VLAN separation
- Mobile quota control: Mobile data limit, customizable period, start time, warning limit, phone number
- WEB filter: Block list for blocking out unwanted websites, allow list for specifying allowed sites only
- Access control: Flexible access control of SSH, Web interface, CLI and Telnet
- Certificate Manager: Certificate creation tool allows to create CA, server, client, let's encrypt, SCEP certificates
- 802.1x: Port-based network access control client
VPN
- OpenVPN: Multiple clients and a server can run simultaneously, 27 encryption methods
- OpenVPN Encryption: DES-CBC 64, RC2-CBC 128, DES-EDE-CBC 128, DES-EDE3-CBC 192, DESX-CBC 192, BF-CBC 128, RC2-40-CBC 40, CAST5-CBC 128, RC2-64-CBC 64, AES-128-CBC 128, AES-128-CFB 128, AES-128-CFB1 128, AES-128-CFB8 128, AES-128-OFB 128, AES-128-GCM 128, AES-192-CFB 192, AES-192-CFB1 192, AES-192-CFB8 192, AES-192-OFB 192, AES-192-CBC 192, AES-192-GCM 192, AES-256-GCM 256, AES-256-CFB 256, AES-256-CFB1 256, AES-256-CFB8 256, AES-256-OFB 256, AES-256-CBC 256
- IPsec: XFRM, IKEv1, IKEv2, with 14 encryption methods for IPsec (3DES, DES, AES128, AES192, AES256, AES128GCM8, AES192GCM8, AES256GCM8, AES128GCM12, AES192GCM12, AES256GCM12, AES128GCM16, AES192GCM16, AES256GCM16)
- GRE: GRE tunnel, GRE tunnel over IPsec support
- PPTP, L2TP: Client/Server instances can run simultaneously, L2TPv3, L2TP over IPsec support
- Stunnel: Proxy designed to add TLS encryption functionality to existing clients and servers without any changes in the program’s code
- DMVPN: Method of building scalable IPsec VPNs, Phase 2 and Phase 3 and Dual Hub support
- SSTP: SSTP client instance support
- ZeroTier: ZeroTier VPN client support
- WireGuard: WireGuard VPN client and server support
- Tinc: Tinc offers encryption, authentication and compression in it's tunnels. Client and server support.
- Tailscale: Tailscale offers speed, stability, and simplicity over traditional VPNs. Encrypted point-to-point connections using the open source WireGuard protocol
BacNET
- Supported modes: Router
- Supported connection types: RS485, TCP
OPC UA
- Supported modes: Client, Server
- Supported connection types: TCP
MODBUS
- Supported modes: Server, Client
- Supported connection types: RTU (RS232, RS485), TCP
- Custom registers: MODBUS TCP custom register block requests, which read/write to a file inside the router, and can be used to extend MODBUS TCP Client functionality
- Supported data formats: 8-bit: INT, UINT; 16-bit: INT, UINT (MSB or LSB first); 32-bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC), HEX, ASCII
Data to Server
- Protocol: HTTP(S), MQTT, Azure MQTT
- Data to server: Extract parameters from multiple sources and different protocols, and send them all to a single server; Custom LUA scripting, allowing scripts to utilize the router's Data to server feature
MQTT Gateway
- Modbus MQTT Gateway: Allows sending commands and receiving data from MODBUS Server through MQTT broker
DNP3
- Supported modes: Station, Outstation
- Supported connection types: RTU (RS232, RS485), TCP
DLMS/COSEM
- DLMS Support: DLMS - standard protocol for utility meter data exchange
- Supported modes: Client
- Supported connection types: RTU (RS232, RS485), TCP
API
- Teltonika Networks Web API (beta) support: Expand your device's possibilities by using a set of configurable API endpoints to retrieve or change data. For more information, please refer to this documentation: https://developers.teltonika-networks.com
Monitoring & Management
- WEB UI: HTTP/HTTPS, status, configuration, FW update, CLI, troubleshoot, multiple event log servers, firmware update availability notifications, event log, system log, kernel log, Internet status
- FOTA: Firmware update from server, automatic notification
- SSH: SSH (v1, v2)
- SMS: SMS status, SMS configuration
- Call: Reboot, Status, Mobile data on/off, Output on/off, answer/hang-up with a timer
- Email: Receive email message status alerts of various services
- TR-069: OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
- MQTT: MQTT Broker, MQTT publisher
- SNMP: SNMP (v1, v2, v3), SNMP Trap, Brute force protection
- JSON-RPC: Management API over HTTP/HTTPS
- RMS: Teltonika Remote Management System (RMS)
IoT Platforms
- ThingWorx: Allows monitoring of: WAN Type, WAN IP, Mobile Operator Name, Mobile Signal Strength, Mobile Network Type
- Cumulocity - Cloud of Things: Allows monitoring of: Device Model, Revision and Serial Number, WAN Type and IP, Mobile Cell ID, ICCID, IMEI, Connection Type, Operator, Signal Strength. Has reboot and firmware upgrade actions
- Azure IoT Hub: Can be configured with Data to Server to send all the available parameters to the cloud. Has Direct method support which allows to execute RutOS API calls on the IoT Hub. Also has Plug and Play integration with Device Provisioning Service that allows zero-touch device provisioning to IoT Hubs
- AWS IoT Core: Utility to interact with the AWS cloud platform. Jobs Support: Call the device's API using AWS Jobs functionality
System Characteristics
- CPU: Mediatek, 580 MHz, MIPS 24KEc
- RAM: 128 MB, DDR2
- FLASH storage: 16 MB, SPI Flash
Firmware/Configuration
- WEB UI: Update FW from file, check FW on server, configuration profiles, configuration backup
- FOTA: Update FW
- RMS: Update FW/configuration for multiple devices at once
- Keep settings: Update FW without losing current configuration
- Factory settings reset: A full factory reset restores all system settings, including the IP address, PIN, and user data to the default manufacturer's configuration
FIRMWARE CUSTOMISATION
- Operating system: RutOS (OpenWrt based Linux OS)
- Supported languages: Busybox shell, Lua, C, C++
- Development tools: SDK package with build environment provided
- GPL customization: You can create your own custom, branded firmware and web page application by changing colours, logos, and other elements in our firmware to fit your or your clients’ needs
- Package Manager: The Package Manager is a service used to install additional software on the device
Location Tracking
- GNSS: GPS, GLONASS, BeiDou, Galileo and QZSS
- Coordinates: GNSS coordinates via WebUI, SMS, TAVL, RMS
- NMEA: NMEA 0183
- NTRIP: NTRIP protocol (Networked Transport of RTCM via Internet Protocol)
- Server software: Supported server software TAVL, RMS
- Geofencing: Configurable multiple geofence zones
Serial
- RS232: Terminal block connector: TX, RX, RTS, CTS
- RS485: Terminal block connector: D+, D-, R+, R- (2 or 4 wire interface)
- Serial functions: Console, Serial over IP, Modem, MODBUS gateway, NTRIP Client
Input/Output
- Input: 3 x Digital Input, 0 - 6 V detected as logic low, 8 - 30 V detected as logic high
- Output: 3 x Digital Output, Open collector output, max output 30 V, 300 mA
- Events: Email, RMS, SMS
- I/O juggler: Allows to set certain I/O conditions to initiate event
Power
- Connector: 2-pin in 16-pin industrial terminal block
- Input voltage range: 9 - 30 VDC, Reverse polarity protection, Surge protection
- Power consumption: Idle: < 1.7 W, Max: < 2.6 W

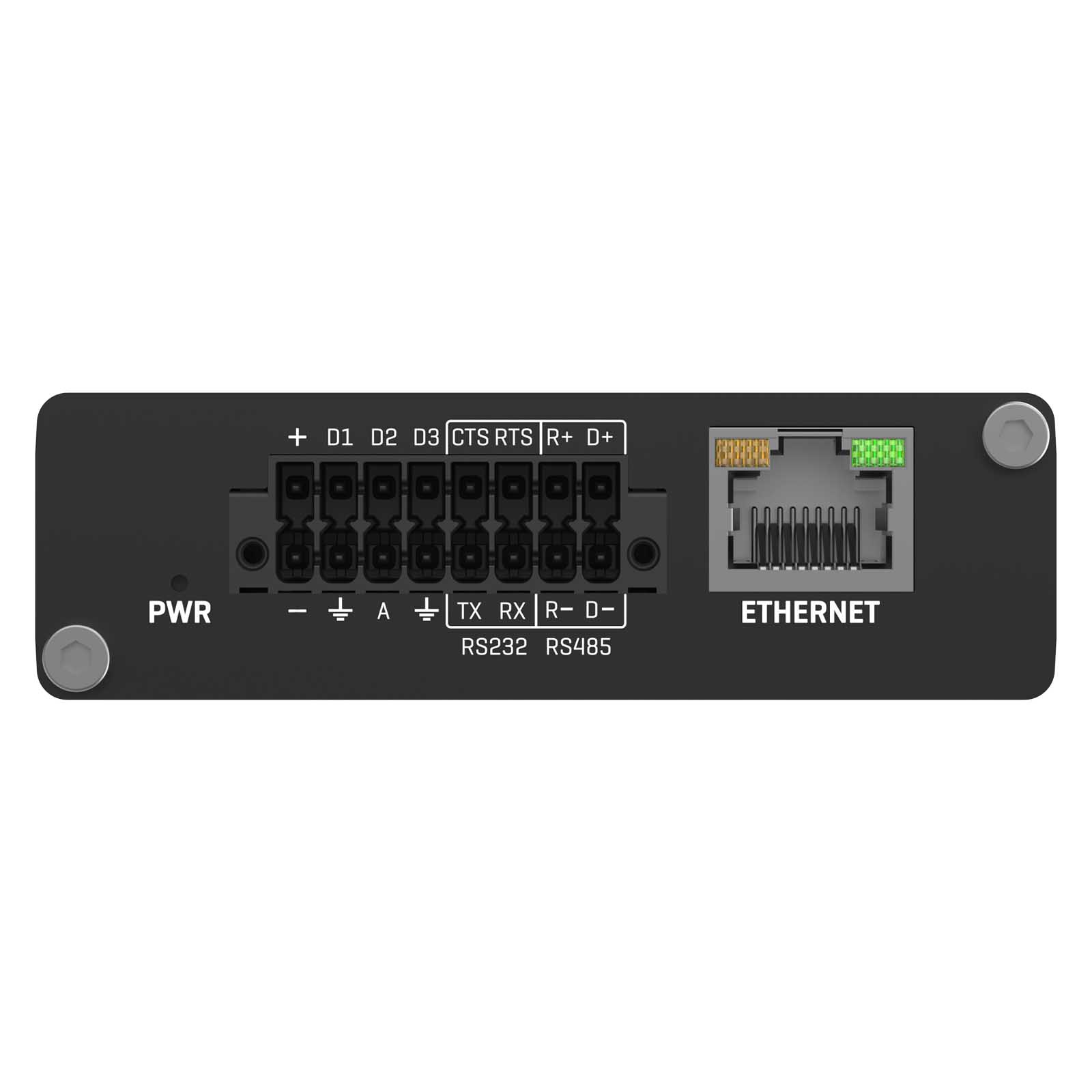

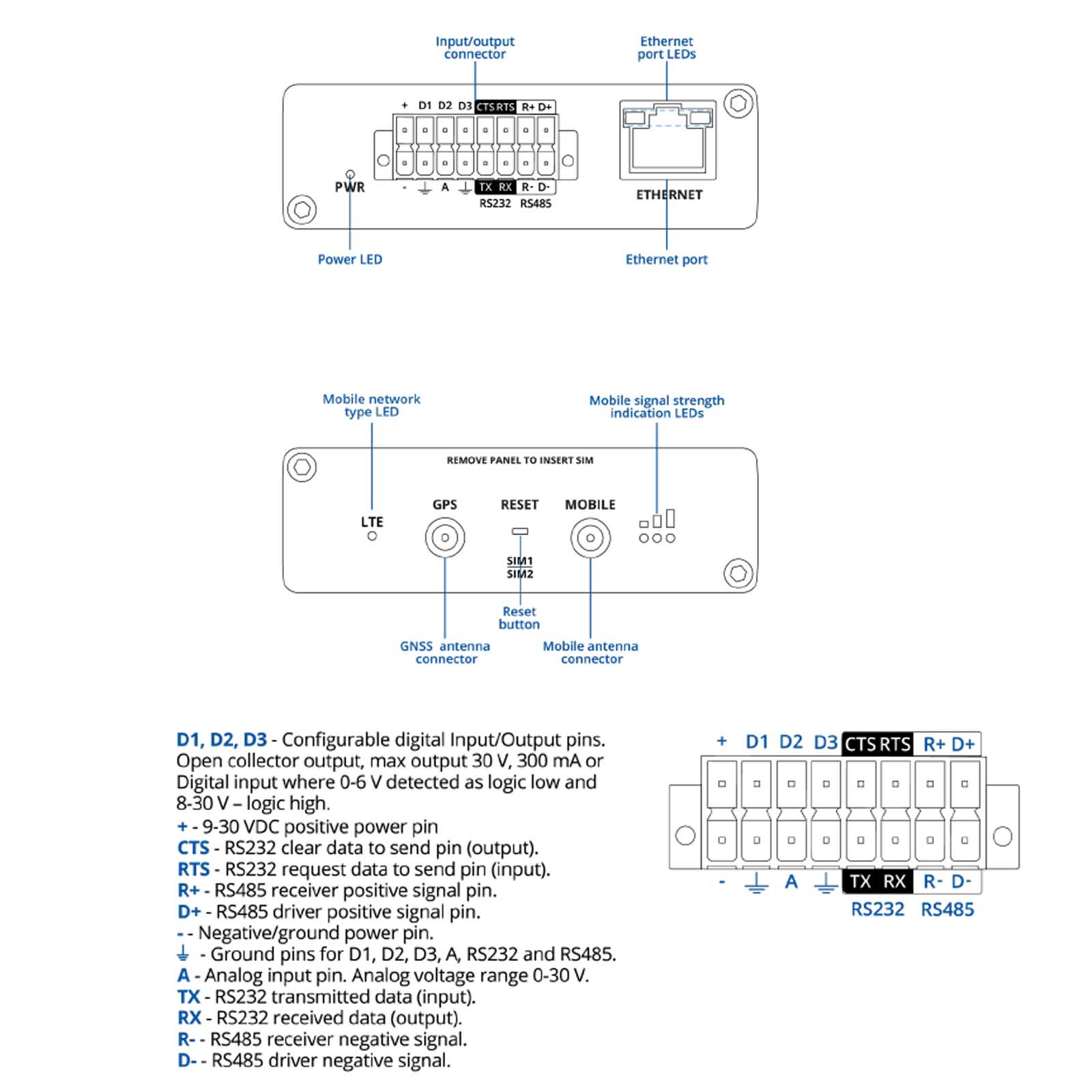

Physical Interfaces
- Ethernet: 1 x RJ45 port, 10/100 Mbps
- I/O’s: 3 x Configurable digital I/O in 16-pin terminal block
- Status LEDs: 1 x connection status LED, 3 x connection strength LEDs, 1 x power LED, 1 x Eth port status LED
- SIM: 2 x SIM slots (Mini SIM – 2FF), 1.8 V/3 V, double stacked SIM tray
- Power: 1 x 16-pin terminal block

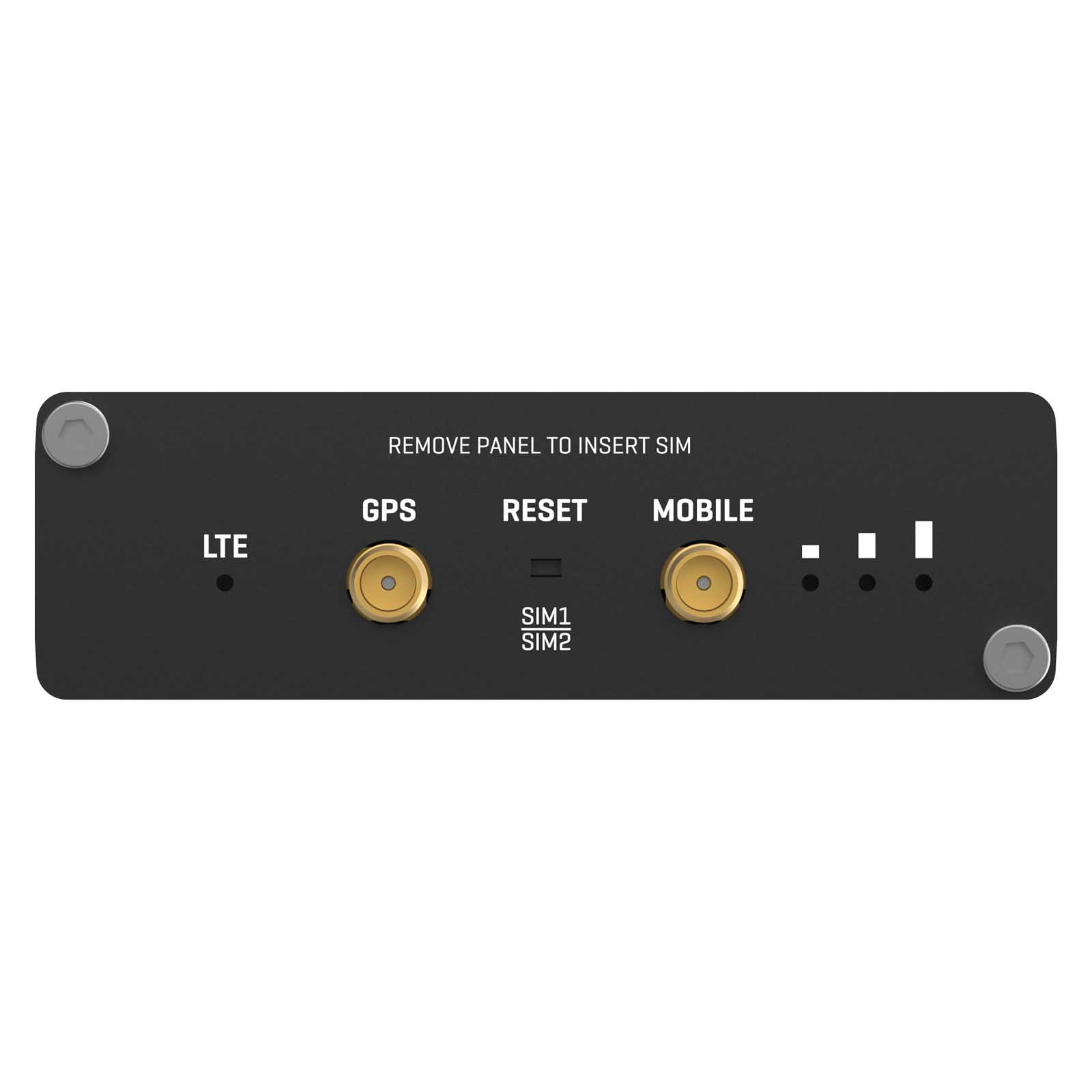

- Antennas: 1 x SMA connector for LTE, 1 x SMA connector for GNSS
- RS232: 4-pin in 16-pin terminal block (TX, RX, RTS, CTS)
- RS485: 4-pin in 16-pin terminal block (D+, D-, R+, R-)
- Reset: Reboot/User default reset/Factory reset button

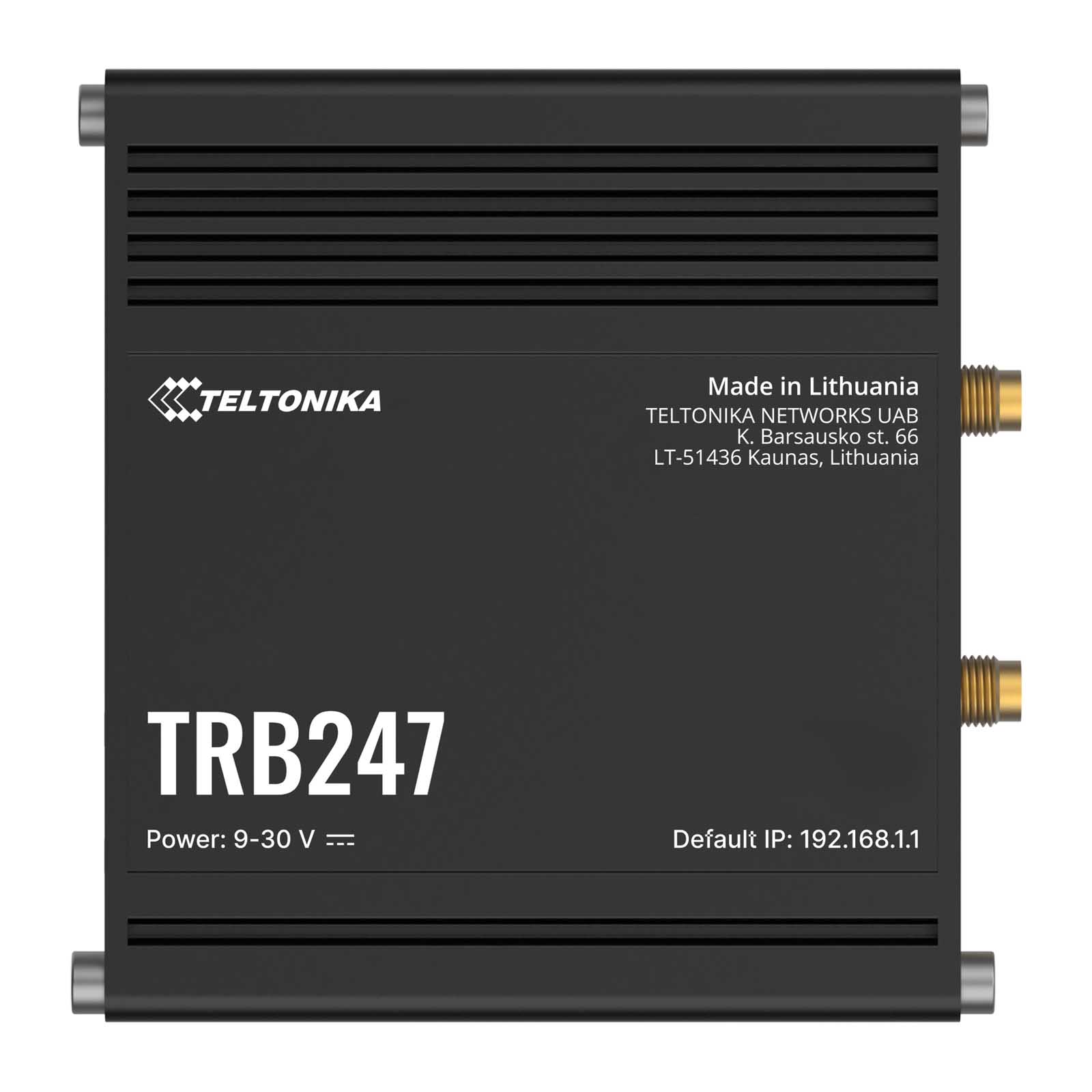

Physical Specification
- Casing material: Anodized aluminium housing and panels
- Dimensions (W x H x D): 83 x 25 x 82.6 mm
- Weight: 181 g
- Mounting options: DIN rail, wall mount, flat surface (all require additional kit)
Operating Environment
- Operating temperature: -40 °C to 75 °C
- Operating humidity: 10% to 90% non-condensing
- Ingress Protection Rating: IP30
Regulatory & Type Approvals
- Regulatory: FCC, ISED, WEEE
RF Standards
- 47 CFR Part 15 Subpart B
- ICES-003: Issue 7 (October 2020)
|
