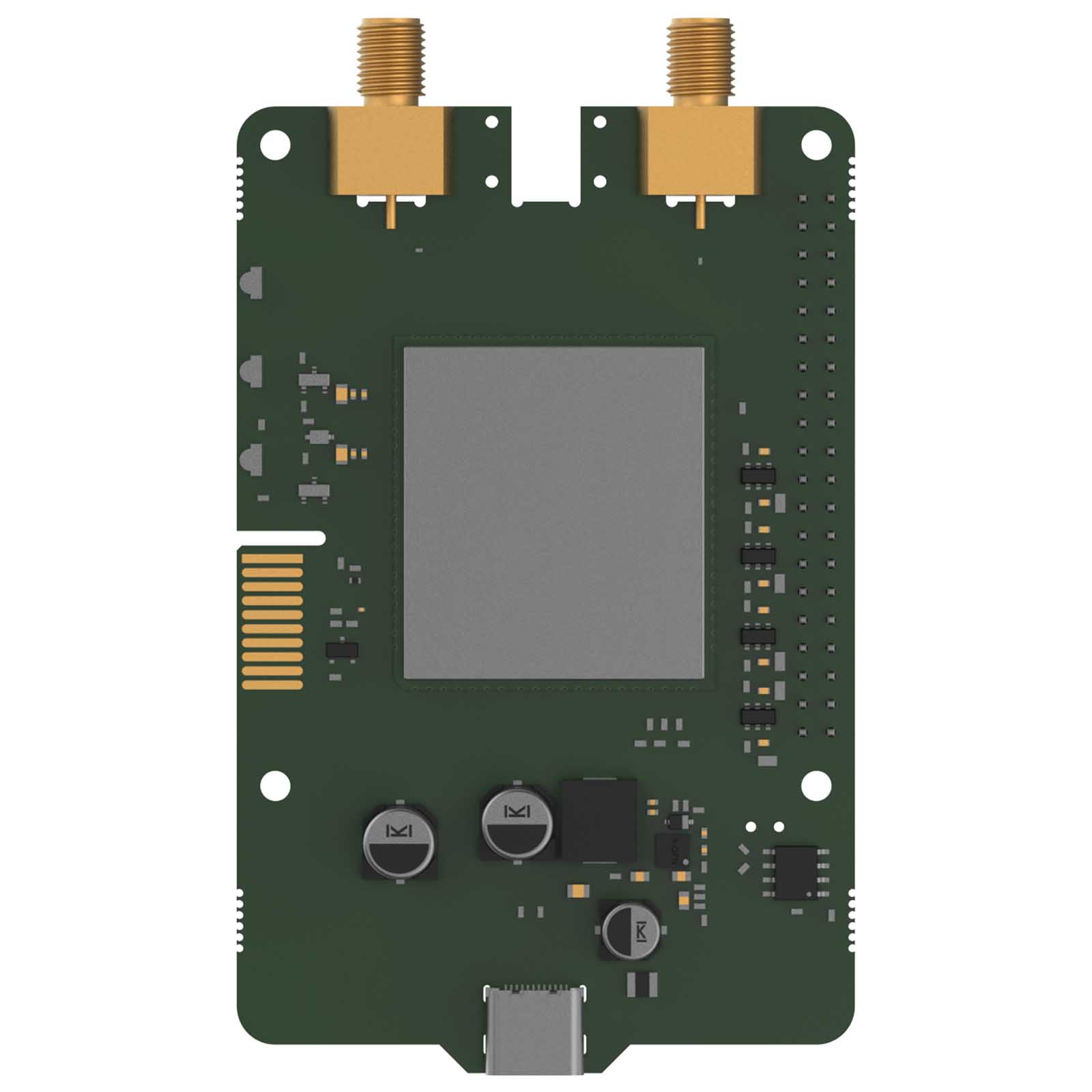

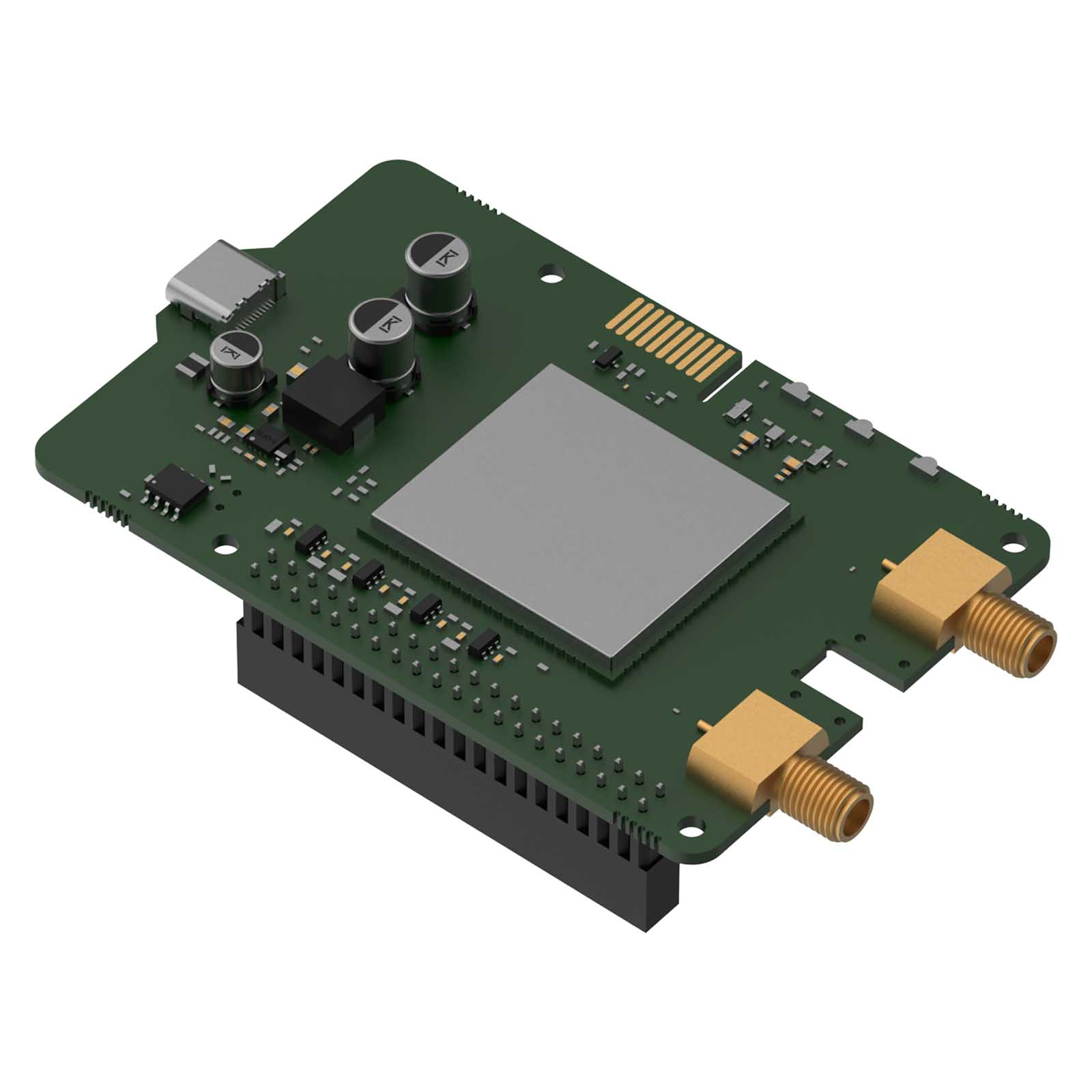

Teltonika Calyx 4G (EBD021) to wbudowany system wyposażony w modem 4G Cat 4, zapewniający połączenie komórkowe z komputerem Raspberry Pi 4 lub 5 wszędzie tam, gdzie Wi-Fi lub Ethernet są niedostępne lub zawodne. CALYX montuje się bezpośrednio na komputerze SBC, oszczędzając miejsce i zapewniając czystą integrację. Wyposażony w funkcje takie jak sterowanie modemem GPIO i obsługę audio PCM, CALYX oferuje kompaktową i bogatą w funkcje rozbudowę komórkową dla integratorów i programistów.

Raspberry Pi to najczęściej stosowana na świecie technologia wbudowana, wybierana przez 39% programistów. Jednak połączenie prototypu z komercyjnym wdrożeniem wymaga solidnej łączności na poziomie przemysłowym – kluczowego brakującego ogniwa. Calyx to wbudowany moduł komórkowy Raspberry Pi HAT+, który w końcu zapewnia niezawodność, reakcję w czasie rzeczywistym i wysoką integrację, których potrzebuje Twój projekt.

Wbudowane moduły CALYX
Wbudowane moduły CALYX Raspberry Pi HAT+ zostały zaprojektowane specjalnie w celu zapewnienia płynnego dostępu do mobilnego Internetu w systemach wbudowanych.

Calyx 4G: globalny koń roboczy
Posiada solidny modem 4G Cat 4, który jest obecnie powszechnie stosowanym standardem w branży. Doskonale nadaje się do wdrożeń o dużej skali, które wymagają niezawodnego globalnego zasięgu i niskiej lub średniej przepustowości bez konieczności stosowania technologii 5G.

Dlaczego komórkowa łączność wygrywa na obrzeżach sieci
W świecie IoT łączność jest wszystkim – i często stanowi najsłabsze ogniwo. Urządzenia brzegowe muszą przesyłać ważne dane – czy to telemetrię w czasie rzeczywistym, monitoring wideo, czy odczyty czujników – i często działają w miejscach, gdzie tradycyjne opcje sieciowe zawodzą. Właśnie dlatego łączność komórkowa, a konkretnie Teltonika Calyx, staje się niezbędna i przewyższa inne rozwiązania. Gdy Ethernet jest zbyt drogi lub niewygodny w eksploatacji, a Wi-Fi jest zawodne na rozległym terenie przemysłowym, sieci komórkowe zapewniają niezawodny, szeroki zasięg niezbędny do prostego zdalnego wdrożenia. Ponadto połączenie komórkowe jest z natury bezpieczniejsze, oferując dedykowaną, szyfrowaną ścieżkę danych oddzieloną od głównej sieci, która zapewnia segmentację i ochronę krytycznych danych IoT.

Idealne wymiary

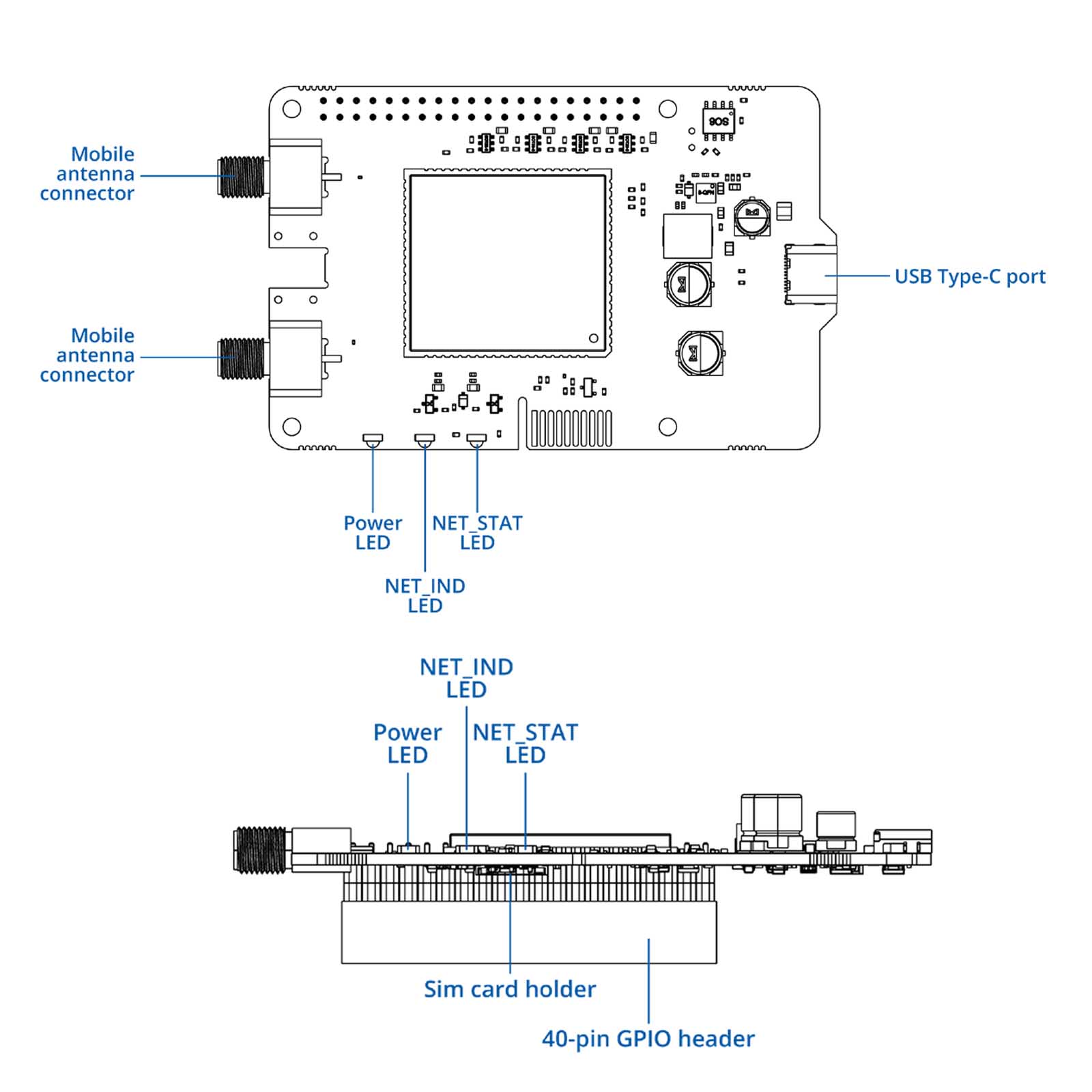

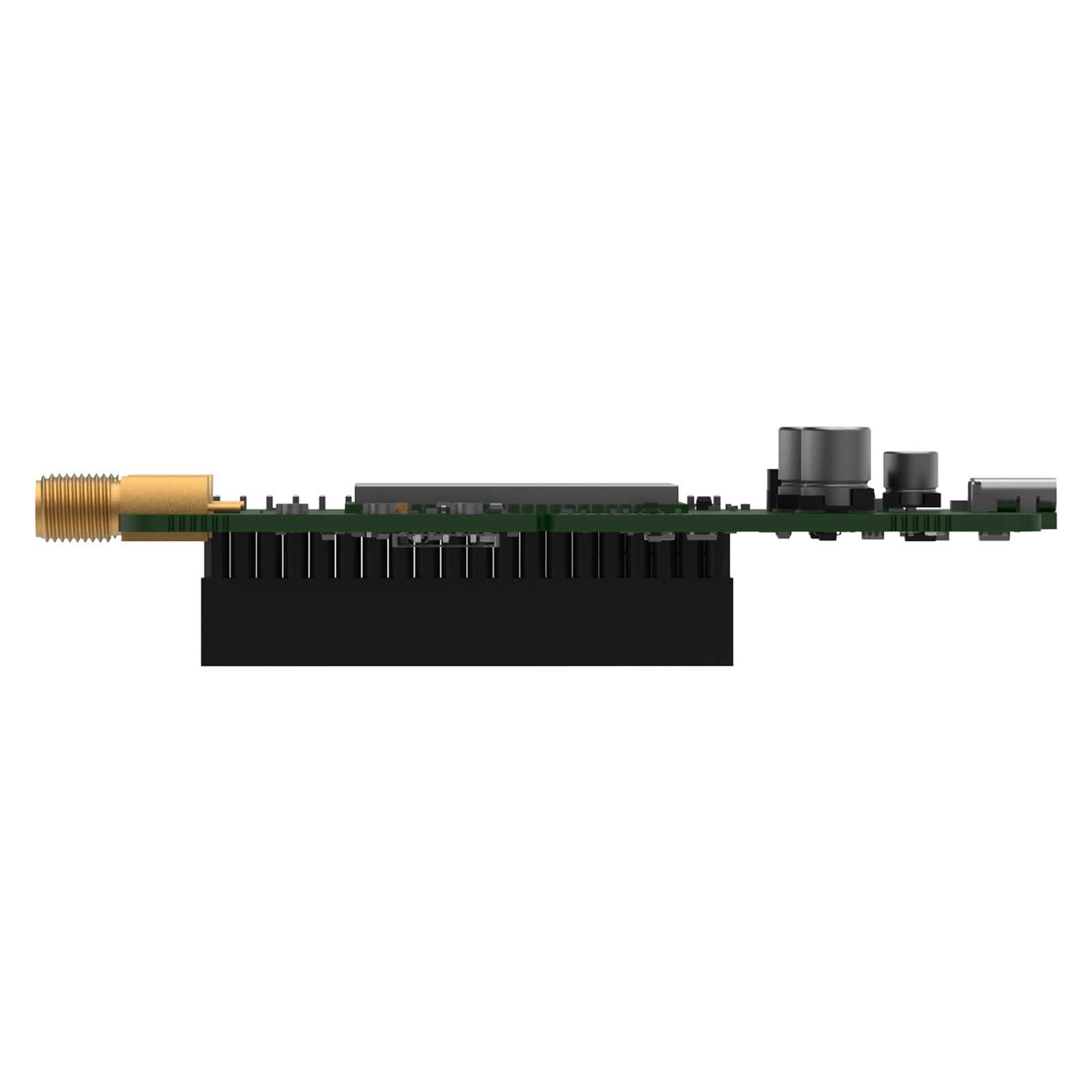

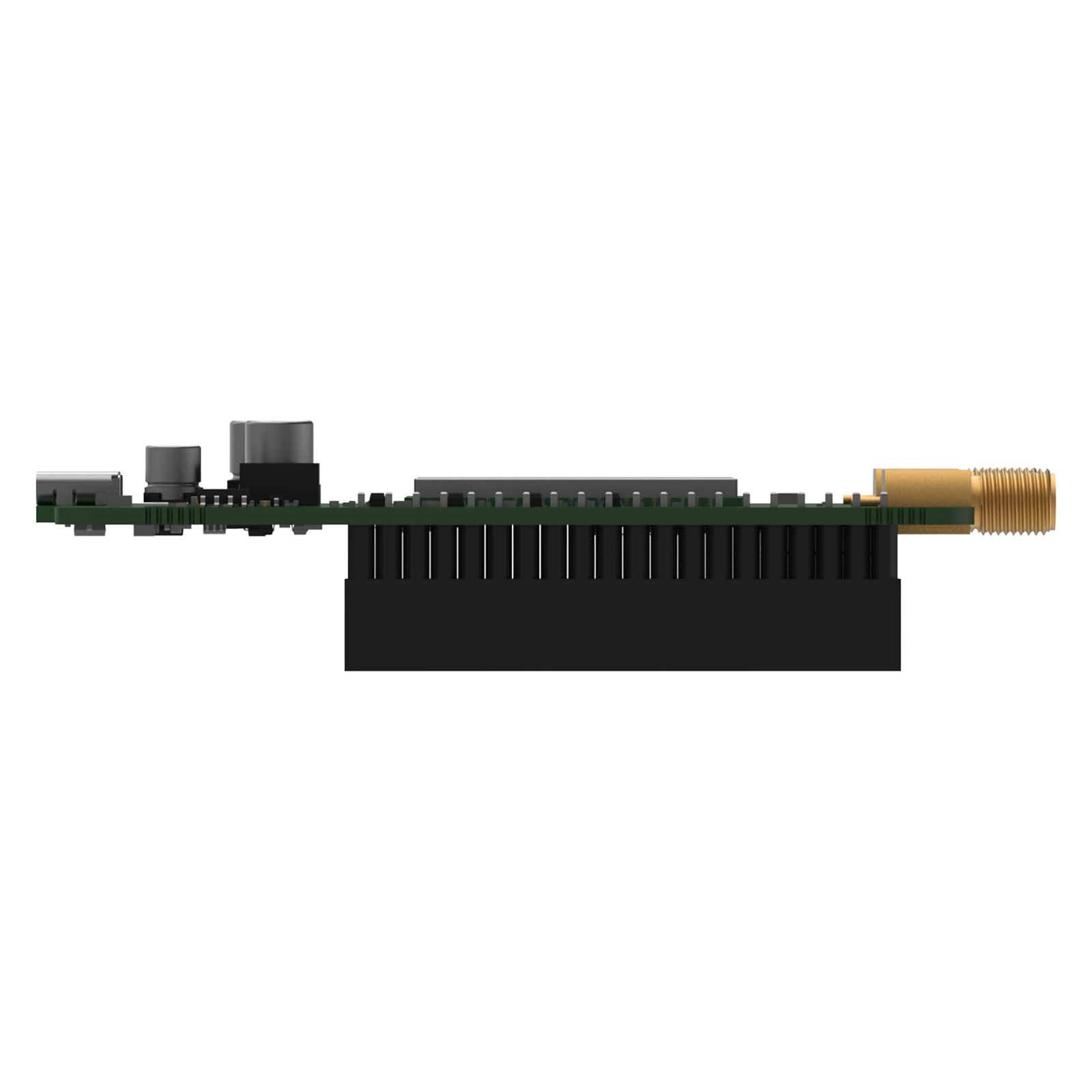

Moduł Calyx cellular Raspberry Pi HAT+ osiąga status klasy przemysłowej dzięki zintegrowanej konstrukcji. Jako urządzenie HAT+ jest idealnie dopasowane do Raspberry Pi, a jego rozmiar odpowiada rozmiarowi karty kredytowej, co zapewnia ultrakompaktową, profesjonalną konstrukcję. Ta integracja eliminuje niestabilność i zajmowanie miejsca przez konsumenckie klucze sprzętowe i improwizowane konfiguracje M.2. Moduł łączy się z Pi za pomocą złącza USB typu C, zapewniając szybki transfer danych oraz czystą i bezpieczną konfigurację odpowiednią dla wymagających środowisk. Ponadto Teltonika Calyx został zaprojektowany do pracy w szerokim zakresie temperatur przemysłowych od -40 °C do +75 °C.

Przemysłowa moc sterowania GPIO

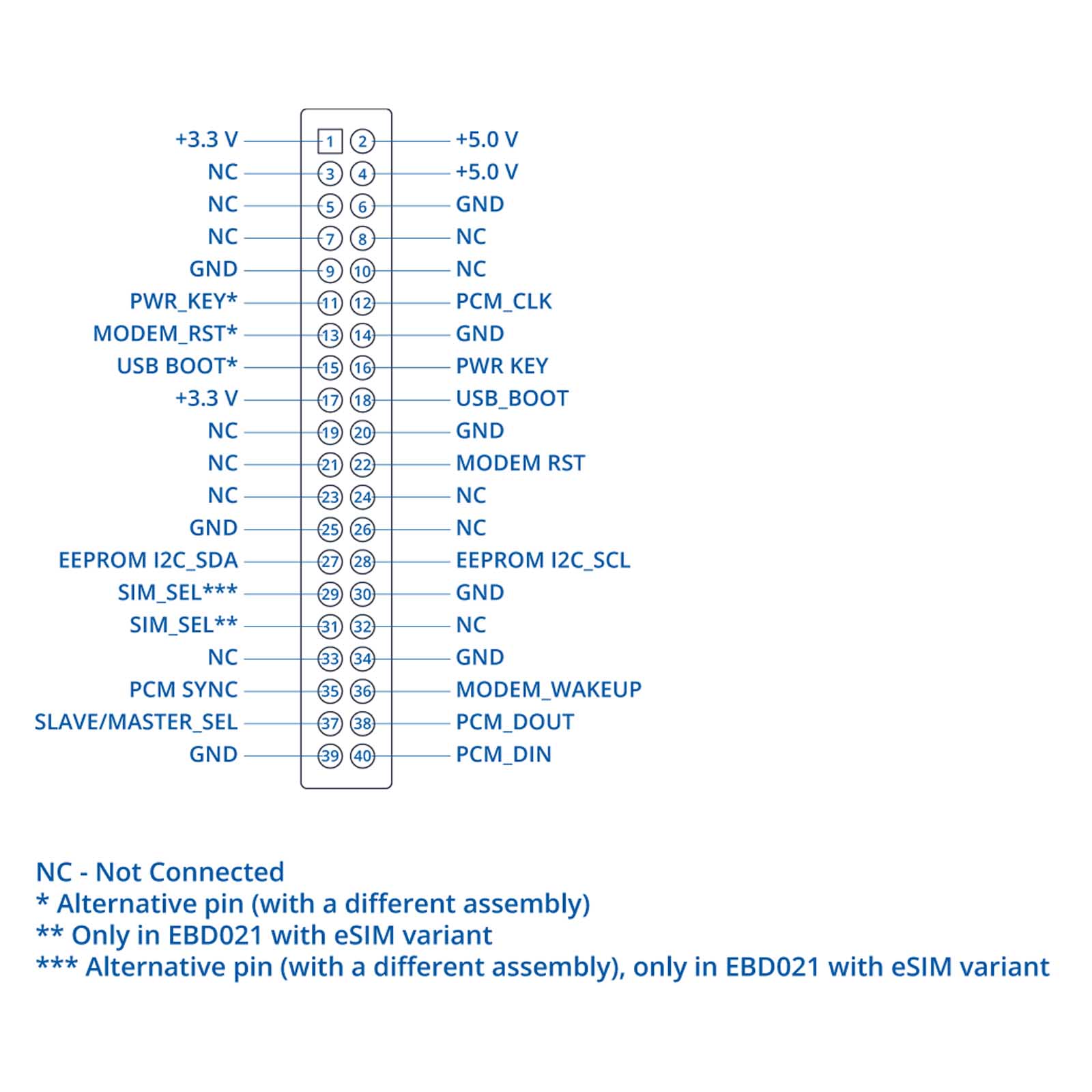

Kolejnym przewagą konkurencyjną Teltonika Calyx jest jego fizyczna integracja i sterowanie programowe. Moduł zaprojektowany jest tak, aby wykorzystywał dedykowane piny GPIO Raspberry Pi w celu uzyskania pełnej, niezbędnej kontroli nad modemem. To sekret przemysłowy: Raspberry Pi może działać jako mechanizm zabezpieczający przed awarią. Jeśli modem kiedykolwiek zablokuje się z powodu niestabilności sieci, Pi może automatycznie zresetować, wyłączyć i włączyć lub wybudzić modem. Ta zaleta GPIO jest nieodzowną funkcją w przypadku wdrożeń o znaczeniu krytycznym, poprawiającą czas pracy systemu i ograniczającą kosztowne i czasochłonne wizyty serwisowe w terenie.

Zaawansowane funkcje: obsługa audio PCM
Aby jeszcze bardziej zwiększyć swoją wszechstronność, Calyx Raspberry Pi HAT+ został wyposażony w obsługę audio PCM. Funkcja ta zapewnia czysty, cyfrowy transfer dźwięku między modemem komórkowym a Raspberry Pi za pośrednictwem pinów GPIO. Ta elastyczność integracji ma kluczowe znaczenie dla aplikacji wymagających zintegrowanej komunikacji głosowej, takich jak bramki SMS/głosowe lub specjalistyczne strumienie audio cyfrowego, zapewniając przyszłościowość urządzenia w przypadku złożonych zastosowań.

Najważniejsze cechy:

• Optymalny rozmiar - Łatwy montaż na Raspberry Pi 4/5.
• Sterowanie modemem GPIO - Budzenie, resetowanie i zarządzanie modemem za pomocą pinów Pi.
• Ulepszone audio PCM - Czysty transfer audio z niskim opóźnieniem.
• Wszechstronna łączność - Dostępne opcje: 4G Cat 4, 5G Redcap lub pełnoprawne 5G.

Wbudowane moduły CALYX dostępne są w trzech wariantach:

• Calyx 4G Cat 4 (EBD021)
• Calyx 5G Redcap (EBD070)
• Calyx 5G (EBD050)

• 4G (LTE-FDD): B1, B3, B5, B7, B8, B20, B28
• 4G (LTE-TDD): B38, B40, B41
• 3G: B1, B8
• 2G: B3, B8
